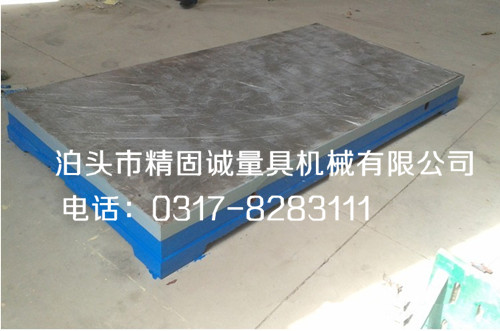

划线平台
当前文章点击次数

点击这里给我发消息精固诚在线

摘要:划线平台的铸铁质量和热处理质量对划线平板使用性能产生较大影响,或因残存较大内应力使工作面变形;或因不耐磨损使精度不能保持;或因刮削困难得不到数值小的粗糙度。因此使用划线平板必须注意铸铁材料的选择,采用时效处理等方法消除铸铁平板的残余应力。

划线平台用途: 适用于各种检验工作,精度测量用的基准平面。划线平台用于机床机械检验测量基准。划线平台检查零件的尺寸精度或行为偏差,并作精密划线。划线平台在机械制造中也是不可缺少的基本工具。



划线平台材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。

划线平台规格:100*100—3000*6000,(划线平台特殊规格根据需方图纸制作)

划线平台精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。

划线平台的生产工艺流程基本是:

一、划线平台毛坯:按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位;

二、划线平台机械加工:外观检验并划线、加工、检验;

三、划线平台工件调平、人工刮研、检验科检验;

四、划线平台的外观处理、喷漆、包装、入库。

划线平台详情:

规格

精度等级

规格

精度等级

0级

1级

2级

3级

精刨

0级

1级

2级

3级

精刨

100×100

4

8

26





2500×2500





72

180

270

200×100

5

10

20





3000×1000







168

248

200×200

5

10

20





3000×1500







174

154

300×200

6

12

24





3000×2000







184

275

300×300

6

12

24





3000×2500







186

276

400×300

6

12

24





3000×3000







210

300

400×400

6

12

24





4000×1000







210

300

500×300

6

12

24





4000×1500







210

300

500×500

7

14

28





4000×2000







219

310

600×400

7

14

28





4000×2500







228

340

600×500

7

14

28





4000×3000







240

360

800×500

8

16

32

80



5000×1500







249

370

800×600

8

16

32

80



5000×2000







255

375

900×600

8

16

32

80



5000×2500







264

390

1000×750

9

18

36

90



5000×3000







287

420

1000×1000

10

20

39

96



6000×1500







287

420

1200×1000



20

39

96



6000×2000







293

430

1500×1000



24

48

120



6000×2500







300

450

1500×1500



25

50

125



6000×3000







308

460

2000×1000



26

52

129



8000×1500







366

500

2000×1500





56

140



8000×2000







370

520

2000×2000





60

152

230

8000×2500







375

530

2500×1500





64

152

230

8000×3000







382

570

2500×2000





68

168

248













特殊规格可订做。
